PERCo-RTD-20.2 полноростовый роторный турникет

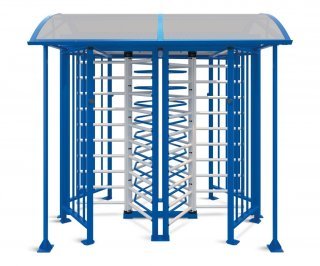

PERCo-RTD-20.2 полноростовый двухпроходной турникет ширина зоны прохода 630 мм; пропускная способность: в режиме однократного прохода 40 чел./мин., в режиме свободного прохода 60 чел./мин.; рабочая температура от -40 °C до +50 °C; напряжение питания турникета - 24B постоянного тока; потребляемый ток не более - 1.2А; габаритные размеры: 2480х1595х2303 мм. Ротор из стали с порошковым покрытием. (Крыша и монтажная рама приобретаются отдельно).

Турникет роторный полноростовый сдвоенный PERCo-RTD-20 является сдвоенной модификацией роторного полноростового турникета PERCo-RTD-16. Турникет используется в качестве двух независимых управляемых преграждающих устройств (ИУ), предназначенных для контроля прохода людей на пропускных пунктах объектов с повышенными требованиями к безопасности и необходимостью полного перекрытия зон прохода по высоте.

Модификация турникета PERCo-RTD-20.2 оснащена механическими приводами доворота створок . По желанию заказчика турникет может быть укомплектован роторами из нержавеющей стали (варианты комплектации с литерой «S» – PERCo-RTD-20.1S и PERCo-RTD-20.2S).

Количество турникетов, необходимое для обеспечения быстрого и удобного прохода людей, рекомендуется определять исходя из пропускной способности турникета.

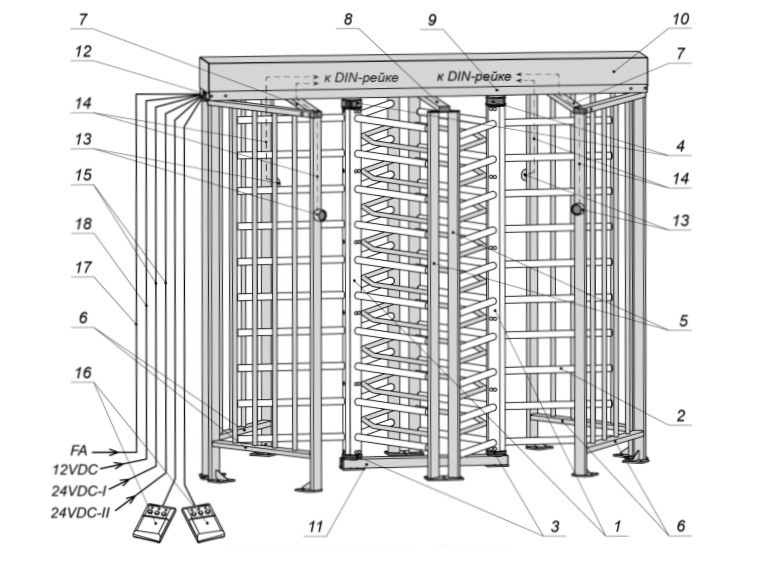

Конструкция турникета PERCo-RTD-20

1. Роторы;
2. Секция ротора;
3. Нижние узлы вращения;
4. Муфтовые соединения;
5. Секции разделителя;
6. Секции формирователей прохода (левые и правые);
7. Балки опорные;
8. Верхняя балка разделителя;
9. Балка привода;
10. Крышка балки привода;
11. Нижняя опора роторов;
12. Отверстия для ввода кабелей;

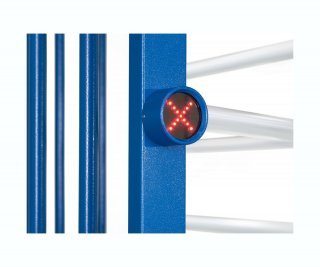

13. Блоки индикации;
14. Кабели индикации;
15. Кабели питания ИУ №1 и №2 турникета (не входят в стандартный комплект поставки);
16. Пульты ДУ №1 и №2 с кабелями;
17. Кабель устройства Fire Alarm (не входит в стандартный комплект поставки);
18. Кабель питания ЛПП (не входит в стандартный комплект поставки).

Подключение турникета PERCo-RTD-20.2

Рисунок. Вид балки привода турникета PERCo-RTD-20.2 без крышки

Для удобства подключений все внешние соединения блока управления выведены на DIN-рейку, расположенную на кронштейне над блоком управления внутри балки привода. Подводка кабелей от внешних устройств к DIN-рейкам возможна двумя способами:

• верхняя прокладка кабелей – сверху напрямую через отверстия для ввода кабелей в торцах балки привода.
• нижняя прокладка кабелей, заранее проложенных под установочной поверхностью, – снизу по кабельному каналу из комплекта поставки.

Для верхней прокладки кабелей используются кабельные втулки из комплекта поставки, неиспользуемые отверстия закрываются пластиковыми заглушками.

Кабельный канал для подводки кабелей снизу прикручивается к установочной поверхности двумя анкерными болтами через отверстия во фланце, а сверху через патрубок крепится к торцу балки привода. Возможна транзитная прокладка кабелей через балку привода при установке нескольких турникетов в ряд (до 3 турникетов).
